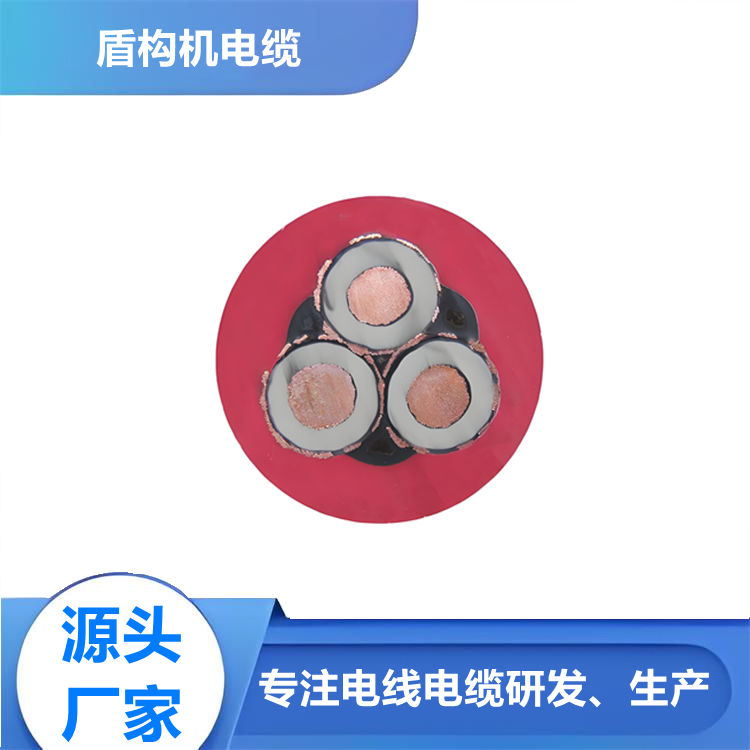

盾構機高壓橡套軟電纜UGEFP

馬上咨詢

客服電話 13613264222

盾構機電纜（掘進設備用采掘機電纜）產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。

技術參數

盾構機電纜（露天礦用耐寒高壓橡套軟電纜）

產品執行標準??

《盾構機高壓橡套軟電纜》企業標準

用途??

本產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。

使用特性
3.1電纜導體最高額定溫度為90℃。
3.2短路時（最長持續時間不超過5秒）電纜導體的最高溫度不超過250℃。
3.3電纜允許最低環境溫度:UGEFP型：—15℃；UGEFHP型：—33℃。
3.4電纜允許最小彎曲半徑:用于固定設備時為6D；以自由活動方式連接時為10D；用電纜盤收放時為12D；用轉向導輪時為15D（其中D為電纜直徑）。

型號及名稱??

型號

額定電壓（Uo/U）kV

名稱

UGEFP

3.6/6 ?6/6 ?6/10 ?8.7/10 ?8.7/15 ?12/20 ?14/25

盾構機用電纜（露天礦用高壓橡套軟電纜）

UGEFHP

3.6/6 ?6/6 ?6/10 ?8.7/10 ?8.7/15 ?12/20 ?14/25

盾構機用耐寒電纜（露天礦用高壓耐寒橡套軟電纜）

結構尺寸及技術參數??

露天礦用高壓（耐寒）橡套軟電纜? ? 3.6/6kV

芯數×標稱截面 ?mm²	電纜近似外徑 mm	20℃主線芯絕緣電阻 ≥MΩ?km	電纜近似重量 kg/km
3×25+3×10	48.0-52.0	400	4245
3×35+3×10	51.0-56.0	360	4828
3×50+3×16	56.7-61.7	320	5670
3×70+3×16	61.2-66.2	280	7177
3×95+3×16	67.5-72.5	250	8337
3×120+3×25	70.7-75.7	230	9655
3×150+3×25	75.1-80.1	210	11661
3×185+3×35	81.2-86.2	190	13092

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?露天礦用高壓（耐寒）橡套軟電纜? 6/6KV ? 6/10kV

芯數×標稱截面 ?mm²	電纜近似外徑 mm	20℃主線芯絕緣電阻 ≥MΩ?km	電纜近似重量 kg/km
3×10+1×10	48.9-52.9	550	3500
3×16+1×16	53.1-58.1	500	3834
3×25+3×10	49.7-54.7	450	4087
3×35+3×10	54.5-59.5	400	4979
3×50+3×16	58.4-63.4	350	5972
3×70+3×16	62.9-67.9	310	7134
3×95+3×16	69.2-74.2	280	8695
3×120+3×25	72.5-77.5	260	10096
3×150+3×25	78.6-83.6	230	11917
3×185+3×35	82.9-87.9	220	13721

露天礦用高壓（耐寒）橡套軟電纜? ?8.7/10KV ?8.7/15kV

芯數×標稱截面 mm²	電纜近似外徑 mm	20℃主線芯絕緣電阻 ≥MΩ?km	電纜近似重量 kg/km
3×16+1×16	58.5-63.5	610	4648
3×25+3×10	56.2-61.2	550	5168
3×35+3×10	59.2-64.2	500	5861
3×50+3×16	63.1-68.1	440	7166
3×70+3×16	69.5-74.5	390	8771
3×95+3×16	74.0-79.0	350	10126
3×120+3×25	79.0-84.0	330	11827
3×150+3×25	83.3-88.3	300	13554
3×185+3×35	87.6-93.6	280	15489
